ELCAT

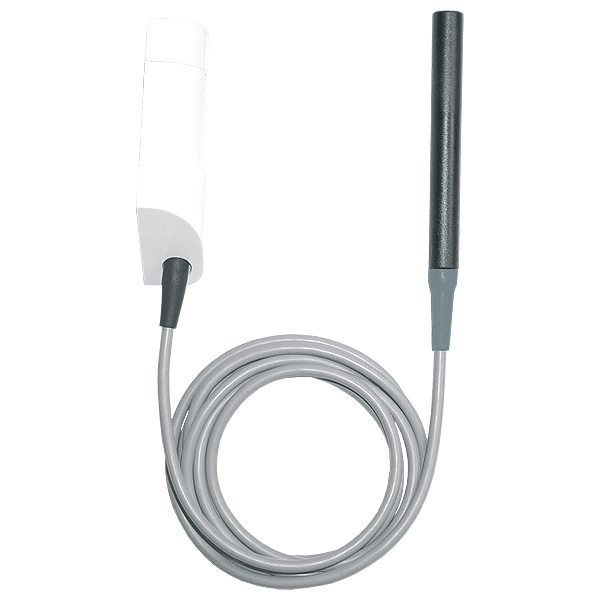

Continuous-Wave-Sonde 8 MHz

für ELCAT Handydop Taschendoppler

Diese ELCAT 8 MHz Ultraschall-Sonde passt auf den ELCAT handydop Taschendoppler.

ELCAT 8 MHz Ultraschall-Sonde – Auf einen Blick

• Zubehör zum ELCAT handydop Taschendoppler
• 8 MHz Ultraschall-Sonde für Oberflächennahe Gefäße bis 25 mm
• Ankle-Brachial-Index (ABI)
• Poststenotische Blutdruckmessung

Anwendungsbeispiel: Poststenotische Blutdruckmessung mit der 8 MHz-Sonde
Die poststenotische Blutdruckmessung ist besonders für den Nachweis und zur Schweregradbestimmung einer peripheren AVK geeignet. Dazu sucht man mit der Dopplersonde die leicht zu lokalisierende A. tibialis posterior oder die A. dorsalis pedis auf. Die unmittelbar oberhalb des Knöchels angelegte Blutdruckmanschette wird auf übersystolische Werte aufgepumpt. Beim Ablassen des Manschettendrucks liest man beim ersten hörbaren Dopplergeräusch den "poststenotischen Druck" ab. Dieser Wert wird mit dem auf gleiche Weise gewonnenen systemischen Druck über der A. brachialis verglichen und der Druckgradiant errechnet. Dieser korreliert mit dem Grad der Stenose, z.B.: Systemischer Druck = 120 mmHg - poststenotischer Druck = 80 mmHg dabei ergibt sich der Druckgradient 40 mmHg

Technische Daten

• Sendeleistung: < 100 mW / cm² (I)
• Abmessungen: 10 x 95 mm (Durchm. x Länge)
• Empfindlichkeitsbereich: 8 - 25 mm

Sonstige Hinweise

Das Gerät ist nicht für den Betrieb in explosionsgefährdeten Bereichen bestimmt.
Das Gerät wird mit Schutzkleinspannung nach EN60601-1 betrieben.
Der Aufbau erfolgt nach EN60601-1.
